Изолированные гильзы «Фалис»
Применяются для продления алюминиевых и медных проводов — кабелей которые используются при подключении абонентов к магистральной линии СИП.
Характеристики и размеры
|
Номер |
Oбозначение мм2/mm2 |
d1 mm |
d2 mm |
d3 mm |
L mm |
Упаковка |
Вес кг/100 шт. |
| 3501006 |
FALIS 10/6 |
16 | 4,5 | 3,5 | 73 | 75 | 2,45 |
| 3501010 |
FALIS 10/10 |
16 | 4,5 | 4,5 | 73 | 75 | 2,20 |
| 3501604 |
FALIS 16/4 |
16 | 5,5 | 2,8 | 73 | 75 | 2,88 |
| 3501606 |
FALIS 16/6 |
16 | 5,5 | 3,5 | 73 | 75 | 2,77 |
| 3501610 |
FALIS 16/10 |
16 | 5,5 | 4,5 | 73 | 75 | 2,66 |
| 3501616 |
FALIS 16/16 |
16 | 5,5 | 5,5 | 73 | 75 | 2.57 |
| 3502516 |
FALIS 25/16 |
16 | 6,5 | 5,5 | 73 | 75 | 2,10 |
Изолированные герметичные соединительные гильзы для соединения Al/Al, Al/Cu и Cu/Cu
Предназначены для стыкования изолированных алюминиевых и медных проводов, используемых для подключения сооружений и других жилых объектов к распределительной сети, а так же для соединения проводов распределительного СИП-а напряжением до 1 kV.
ФИД гильзы сечением до 25 мм2 преимущественно применяют при подключении абонентов к электросети.
ФИД — Ф гильзы до сечением 35, 50 и 70 мм2 используются для соединения фазовых проводов распределительного СИП-а.
ФИД — Н гильзы сечением 50 и 70 мм2используются для соединения несущей нейтрали у распределительного СИП-а. Все гильзы поставляют уже изолированными специальной изоляцией. Шестигранное прессование выполняется непосредственно поверх изоляции, имеющей отличные механические и электро характеристики. Прессование производить стандартными механическими «ФЕМАН» FP-185 ручными механическими тисками FP-185 с спец. матрицей. Пользуясь руководством на изоляции гильзы, с краев провода на заданной длине снять изоляцию. Затем провод втянуть в гильзу через резиновые уплотнители предотвращающими проникновение сырости и появление электрокорозии. На изоляции указаны места и последовательность прессования.
У ФИД — гильзы выполнять в зависимости от толщины вставки, по два или три прессования, в направлении от середины, в левую и правую стороны.
У ФИД — Н гильз для несущей (нулевой) нейтрали, провод незначительно удлинен с тем, что стык подвергают механической нагрузки и поэтому производят по шесть прессований, от средины в левую и правую стороны.
Характеристики и размеры
|
Номер |
Oбозначение мм2/mm2 |
d1 mm |
d2 mm |
d3 mm |
L mm |
Упаковка |
Вес кг/100 шт. |
| 3401006 | MJPB 10-6 | 18,5 | 4,5 | 3,5 | 70,5 | 100 | 2,67 |
| 3401010 | MJPB 10 | 18,5 | 4,5 | 4,5 | 70,5 | 100 | 2,56 |
| 3401606 | MJPB 16-6 | 18,5 | 5,5 | 3,4 | 70,5 | 100 | 1,94 |
| 3401610 | MJPB 16-10 | 18,5 | 5,5 | 4,3 | 70,5 | 100 | 2,57 |
| 3401616 | MJPB 16 | 18,5 | 5,5 | 5,5 | 70,5 | 100 | 2,52 |
| 3402510 | MJPB 25-10 | 18,5 | 6,5 | 6,5 | 70,5 | 100 | 2,20 |
| 3402516 | MJPB 25- 16 | 18,5 | 6,5 | 5,5 | 70,5 | 100 | 2,20 |
| 3402525 | MJPB 25 | 18,5 | 6,5 | 6,5 | 70,5 | 100 | 2,22 |
| 3403516 | MJPB 35-16 | 18,5 | 8,0 | 5,5 | 70,5 | 100 | 2,20 |
| 3403525 | MJPB 35-25 | 18,5 | 8,0 | 6,5 | 70,5 | 100 | 2,15 |
| 3403535 | MJPB 35 | 18,5 | 8,0 | 8,0 | 70,5 | 100 | 2,09 |
| 3405025 | MJPT 50 — 25 | 23,5 | 6,5 | 9,0 | 103,0 | 50 | 3,09 |
| 3405050 | MJPT 50 | 23,5 | 9,3 | 9,3 | 103,0 | 50 | 3,09 |
| 3407016 | MJPT 70 — 16 | 23,5 | 11,2 | 5,5 | 103,0 | 50 | 6,75 |
| 3407070 | MJPT 70 | 23,5 | 11,2 | 11,25 | 103 | 50 | 5,40 |
| 3409570 | MJPT 95 — 70 | 23,5 | 12.2 | 11,2 | 103 | 50 | 6,12 |
| 3409595 | MJPT 95 | 23,5 | 12,2 | 11,2 | 103 | 50 | 6,50 |
| 3415454 | MJPT-N 54 | 23,5 | 9,3 | 9,3 | 170 | 50 | 10,38 |
| 3417171 | MJPT -N 70 | 23,5 | 11,2 | 11,2 | 170 | 50 | 9,43 |
| 3419595 | MJPT 95 N | 23,5 | 12,2 | 12,2 | 170 | 50 | 9,50 |

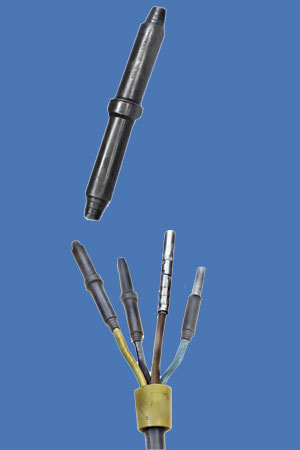

Разделительная муфта
Ими пользуются для соединения и размыкания проводов у изолированных надземных и электрических кабельных сетей. Корпус муфты изготовлено от алюминия защищено изоляцией. Соединители (адаптеры) полностью изолированные, чем обеспечивается надежность работ под напряжением, а также и надежное и долгосрочное соединение
Характеристики и размеры
|
Номер |
Tип мм2/mm2 |
Упаковка |
| 3813535 |
35/35 |
10 |
| 3813550 |
35/50 |
10 |
| 3813570 |
35/70 |
10 |
| 3813595 |
35/95 |
10 |
| 3815050 |
50/50 |
10 |
| 3815070 |
50/70 |
10 |
| 3815095 |
50/95 |
10 |
| 3817070 |
70/70 |
10 |
| 3817095 |
70/95 |
10 |
| 3819595 |
95/95 |
10 |
| 3822035 |
120/35 |
10 |
| 3822050 |
120/50 |
10 |
| 3822070 |
120/70 |
10 |
| 3822095 |
120/120 |
10 |
| 3822096 |
120/120 |
10 |
| 3825035 |
150/35 |
10 |
| 3825050 |
150/50 |
10 |
| 3825070 |
150/70 |
10 |
| 3825095 |
150/95 |
10 |
| 3825096 |
150/120 |
10 |
| 3825097 |
150/150 |
10 |

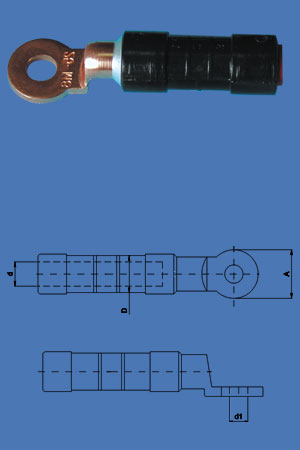

Изолированные герметические Al и Cu биметалические наконечники
Используется для соединения изолированных Al провода и переход на Cu шину. Характеристика:изолированные алюминиваемые наконечники с биметалической клеммой. У их есть герметичный контакт, а самая гильза заполнеа нейтральным смазочным материалом.
Соединение с СИП осуществляется опресовкой с ФЕМАН прессом,с использованием шестиграных матриц.
Характеристики и размеры
|
Номер |
Обозначение |
Тип |
d1 |
D |
d |
A |
| 3421610 |
CPTAU 16 |
16/10 | 10,5 | 16 | 5,3 | 20 |
| 3422512 |
3422512 |
25/12 | 13 | 20 | 6,2 | 24 |
| 3423512 |
CPTAU 35 |
35/12 | 13 | 20 | 8,0 | 24 |
| 3425012 |
CPTAU 50 |
50/12 | 13 | 20 | 9,0 | 24 |
| 3427012 |
CPTAU 70 |
70/12 | 13 | 20 | 10,4 | 24 |
| 3429512 |
CPTAU 95 |
95/12 | 13 | 20 | 12,2 | 24 |
