Описание
На сегодняшний день кабель ВБбШв 4х50 производят множество компаний электротехнической и кабельно-проводниковой продукции. Кабель ВБбШв 4х50 имеет медные жилы, которые покрыты металлическими лентами, а сверху, для более высокой прочности, пвх шлангом. Кабель иногда называют бронированным, из-за использования металлических лент, благодаря чему он более стойкий ко многим механическим воздействиям. Его срок службы составляет приблизительно 30 лет.
Прокладывают кабель ВБбШв 4х50, как правило, в траншеях, тоннелях, каналах и помещениях. При прохождении одиночной прокладки, совершенно исключается возможность распространения огня. Также имеется и кабель ВБбШнг, он не распространяет горение кабелей даже в пучках. Это изделие применяется для передачи и распределении электроэнергии на установках, имеющих стационарный тип, с номинальным переменным напряжением 660 В, а также 1000 В с частотой в 50 Гц, А одножильный кабель обычно используют в сети имеющей постоянным напряжением.
Состоит кабель ВБбШв 4х50 из мелких тонкосекущихся жил. Бывают виды одно- или много-проволочные, круглой или секторной формы. Обычно все жилы имеют разную расцветку – голубого цвета изоляция нулевой жилы, а комбинированный цвет желтого и зеленного имеет изоляция жилы заземления. Не желаемое возгорание предотвращают специальные изоляционные материалы, также и ПВХ, из которых выполнена изоляция кабеля вббшв.

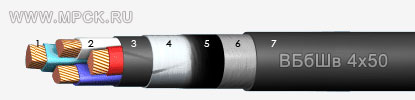

Конструкция
1. Четыре жилы из меди сечением 50 кв.мм
2. Слой изоляции ПВХ пластикат
3. Поясная изоляция из ПВХ ленты
4. Броню из оцинкованных стальных лент
5. Слой битума
6. Обмотка из ПЭТ-Э плёнки
7. Шланг из ПВХ пластиката.
